Exercici 1
Pregunta 1 (2 punts)
Donat el croquis de la figura, obteniu el dibuix a escala 1:1 i indiqueu
els centres dels arcs que s'han de traçar i els punts de tangència entre els
diversos arcs i rectes.
Pregunta 2 (2 punts)
Obteniu el punt D, des del qual es veurà el segment AB sota el angle de
45º i el segment BC sota un angle de 67,5º.
Pregunta 3 (2 punts)
Sistema dièdric: Donada la recta r: traceu pel punt P el pla α
perpendicular a la recta r.
Assenyaleu adequadament les traces de la recta i la seua visibilitat,
indicant els quadrants pels cuals passa.
Pregunta 4 (2 punts)
Donat un sòlid per les seues vistes en el sistema del primer diedre:
Dibuixeu la perspectiva isomètrica, a l'escala 1:1.
Dades: no s'aplicarà coeficient de reducció.
Pregunta 5 (2 punts)
Canadian Club - ESTES - 1974
Indiqueu els elements geomètrics que es troben en la reproducció
proposada:
- Sistema de representació, assenyalant la línia de l'horitzó i els punts
de fugida, si n'hi ha.
- Presència de mòduls, poligons, corbes, tangències i simetries.
Exercici B
Pregunta 1 (2 punts)
Donat el croquis de la figura, obteniu el dibuix a escala 1:1.
Indiqueu els centres dels arcs que s'han de traçar i els punts de
tangència entre els diversos arcs i rectes.
Pregunta 2 (2 punts)
Construïu un triangle escalè si coneixeu el costat AB = 40 mm, el costat
AC = 50 mm i la longitud de la mitjana que parteix del vèrtex B,
mb = 45 mm. Expliqueu el procediment que jeu seguit.
Pregunta 3 (2 punts)

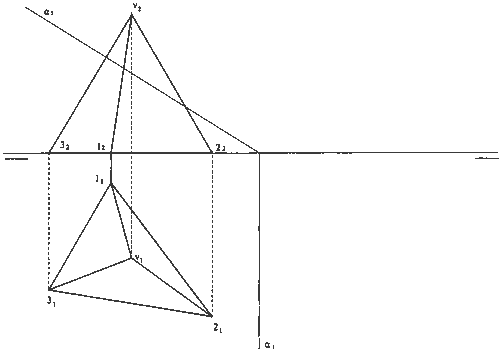

Donades les projeccions vertical i horizontal d'un piràmide de base
triangular: Determineu la secció produida pel pla α1 - α2 i la
veritable magnitud de la secció i dels punts de intersecció amb les
aristes.
Pregunta 4 (4 punts)
Dibuixeu a escala 3:2, l'alçat, la planta i la vista lateral esquerra de
l'objecte donat per la seua perspectiva isomètrica. L'alçat és el que es
indiquem. Heu de prendre les mides directament de la figura. Realitzeu
l'acotació completa de les vistes segons les normes.
Pregunta 5 (2 punts)
Lavabo - Antonio López - 1967
Indiqueu els elements geomètrics que es troben en la reproducció
proposada:
- Sistema de representació, assenyalant la linea de l'horitzó i els punts
de fugida, si n'hi ha.
- Presència de mòduls, poligons, corbes, tangències i simetries.
Proves d'accés a facultats, escoles tècniques superiors i col·legis
universitaris
