Volver al índice de exámenes Pruebas de acceso a facultades, escuelas técnicas superiores y colegios universitarios

Comunidad: Comunidad Valenciana
Convocatoria: Septiembre de 2001
Modalidad: LOGSE - Ciencias de la Naturaleza y de la Salud - Tecnología
Ejercicio: 2º Ejercicio
Asignatura: Dibujo Técnico
Obligatoriedad: Opcional en la Opción Científico-Técnica y en otras
Duración: 90 minutos
Baremo: 2 puntos sobre 10 cada pregunta

Ejercicio A

Pregunta 1 (2 puntos)

A partir de los datos que aparecen en la muestra, dibujar a escala 5:4 la figura que está dibujada a escala 1:1. Marcar con un trazo transversal los puntos de enlace y tangencia.

Ejercicio A. Pregunta 1

Pregunta 2 (2 puntos)

Dibujar un trapecio escaleno conocidas las dos bases b y b', y las dos diagonales d y d'.

Ejercicio A. Pregunta 2

Pregunta 3 (2 puntos)

Dada la recta r definida por las puntos A (10,15,10) y B (40,-45,30), se pide:

  1. Definir la recta con sus partes vistas y ocultas, situando sus trazas y sus puntos característicos.
  2. Traza el plano β paralelo a la recta r por los puntos C (80,10,20) y D (120,0,0)

Para los puntos (distancia, alejamiento, cota).

Ejercicio A. Pregunta 3

Pregunta 4 (2 puntos)

Obtener la perspectiva isométrica, sin reducción, de la figura dada por sus proyecciones diédricas. Realizarla a escala 1:1.

Ejercicio A. Pregunta 4

Pregunta 5 (2 puntos)

"Tránsito de la Virgen". Mantegna, 1480.

Haz clic en la imagen para ver la imagen con más detalle

Indicar los elementos geométricos que se encuentran en la reproducción propuesta:


Ejercicio B

Pregunta 1 (2 puntos)

Construir un triángulo a escala 1:100 conocidos dos lados AB = 10 metros y BC = 8 metros y con una altura respecto al lado AC, hb= 6 metros.

Pregunta 2 (2 puntos)

Dibujar las circunferencias tangentes a dos rectas r y s, conociendo el punto de tangencia T, sobre la recta s.

Ejercicio B. Pregunta 2

Pregunta 3 (2 puntos)

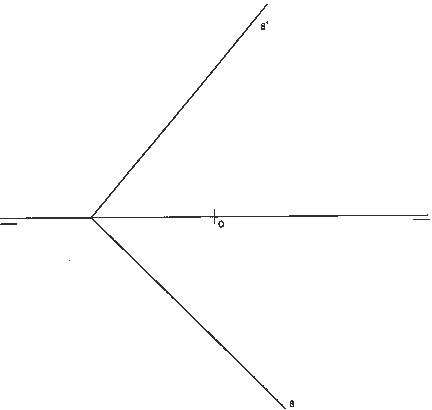

El plano β contiene un cuadrado de lado 30 mm. Sabiendo que el centro del cuadrado está en el punto A (0,25,z) y que uno de los vértices del cuadrado tiene un alejamiento de 35 mm, estando a la mayor cota posible, dibujar las proyecciones del cuadrado. Para los puntos, (Distancia, Alejamiento, Cota).

Ejercicio B. Pregunta 3

Pregunta 4 (2 puntos)

Dibujar a escala 1:1, el alzado, la planta y la vista lateral izquierda del objeto dado por su perspectiva, en el sistema de vistas del primer diedro (antiguo europeo). El alzado es el que se indica. Tomar las medidas directamente de la figura.

Ejercicio B. Pregunta 4

Pregunta 5 (2 puntos)

Rosetón "Bisohp's Eye". Lincolnshire, Gran Bretaña.

Haz clic en la imagen para ver la imagen con más detalle

Indicar los elementos geométricos que se encuentran en la reproducción propuesta:
