Volver al índice de exámenes Pruebas de acceso a facultades, escuelas técnicas superiores y colegios universitarios

Comunidad: Comunidad Valenciana
Convocatoria: Junio de 1998
Modalidad: LOGSE - Ciencias de la Naturaleza y de la Salud - Tecnología
Ejercicio: 2º Ejercicio
Asignatura: Dibujo Técnico
Obligatoriedad: Opcional e nla Opción Científico-Técnica y en otras
Duración: 90 minutos
Baremo: 2 puntos sobre 10.Hay que contestar a las 5 preguntas del ejercicio A o del ejercicio B, sin borrar las construcciones auxiliares

Ejercicio A

Pregunta 1 (2 puntos)

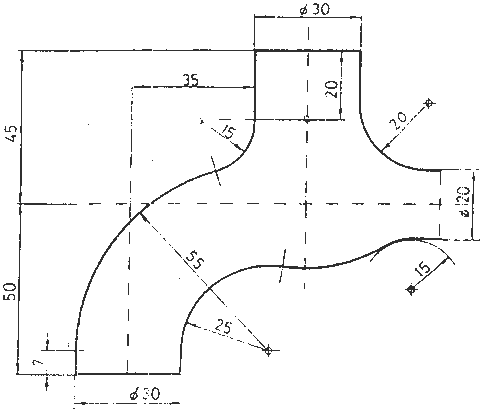

A partir de los datos que perecen en la muestra, dibujar a escala 1:1 la figura que no está dibujada a esa escala. Marcar con un trazo transversal los puntos de enlace y tangencia. Cotas en mm. Dibujar en hoja aparte.

Ejercicio A. Pregunta 1

Pregunta 2 (2 puntos)

Construir un pentágono regular a partir del lado, siendo éste la medida proporcional entre los segmentos AB = 40 mm. y CD = 60 mm.

Pregunta 3 (2 puntos)

Hallar la intersección entre la recta R y la pirámide.

Ejercicio A. Pregunta 3

Pregunta 4 (2 puntos)

Dado un sólido por sus vistas en el Sistema Europeo, dibujar la perspectiva isométrica a escala 3:2, tomando las medidas directamente de las vistas, sin aplicar coeficientes de reducción.

Ejercicio A. Pregunta 4

Pregunta 5 (2 puntos)

En la obra "Puerta de la justicia. Arco de Salida de la Alhambra", de Stainer, s. XIX.

(FALTA DIBUJO)


Ejercicio B

Pregunta 1 (2 puntos)

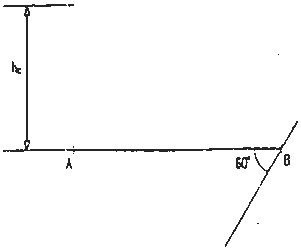

Construir un triángulo dados, su base AB = 50 mm, el ángulo C = 60º y la altura sobre c, hc 0 = 35mm. Escala 1:1.

Ejercicio B. Pregunta 1

Pregunta 2 (2 puntos)

Dibujar los puntos y rectas notables de un triángulo del que se conocen: Â = 90º, a = 100 mm y ha0 = 50 mm.

Pregunta 3 (2 puntos)

Sistema diédrico: Dada la proyección horizontal de un octaedro regular, en el que A y B son vértices opuestos, dibujar el alzado.

Ejercicio B. Pregunta 3

Pregunta 4 (2 puntos)

Dado un sólido por su perspectiva isométrica, dibujar a escala 1:1 el alzado, la planta y el perfil izquierdo, acotando según las normas UNE. Tomar las medidas directamente de la perspectiva.

Ejercicio B. Pregunta 4

Pregunta 5 (2 puntos)

La Virgen con el niño y los ángeles músicos, por Cosimo Tura.

Haz clic en la imagen para ver la imagen con más detalle
