Comunitat: | Comunitat Valenciana |
Convocatòria: | Juny 1994 |
Modalitat: | LOGSE -Ciències de la Natura i de la Salut - Tecnología |
Exercici: | 2n Exercici |
Assignatura: | Dibuix Tècnic |
Obligatorietat: | Opcional en l'Opció Científico-Tècnica i en altres |
Durada: | 90 minutos |
Barem: | 2 punts sobre 10. Heu de contestar les cinc preguntes de l'exercici A o les cinc de l'exercici B, sense d'esborrar les construccions auxiliars. |
Realitzeu tots els traçats gràfics necessaris per aconseguir la figura que us donem.
Construïu una el·lipse conegut el valor dels seus eixos principals.
Eix major = 80mm
Eix menor = 50mm
Obteniu la intersecció de la recta que us donem R ( r' -r) amb el plànol P també donat.
Obteniu Alçat, Planta i Perfil de la figura donada en Perspectiva Axonomètrica Isomètrica. Les mesures les prendreu de la mateixa figura i es representarà a Escala 1/2.
En l´obra de Rafael " Casament de la Verge" (1504), assenyaleu-hi gràficament si s´hi observa:
Feu un petit comentari amb recolzament gràfic, de les relacions geomètriques que hi trobareu.
Contruïu un pentàgon regular de costat 5 cm.
Dibuixeu a Escala 1:1 la figura donada. Indiqueu els traçats geomètrics utilitzats i assenyaleu els punts d´enllaç o tangència existents.

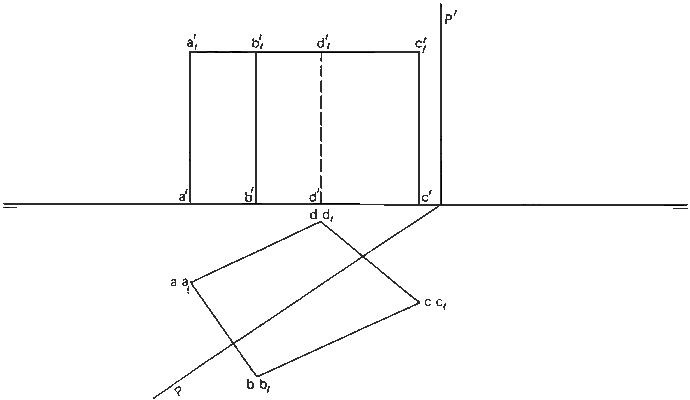

Obteniu la vertadera magnitud de la secció produïda del Plànol en el prisma donat.
Quin sistema de representació s´ha utilitzat en el dibuix arquitectònic representat? Com heu arribat a aquesta conclusió? Comenteu-lo i raoneu-lo breument.
En el mural de Melozzo da Forli, a la Biblioteca Vaticana (1477), assenyaleu-hi gràficament si s´hi observa:
Feu un petit comentari amb recolzament gràfic, de les relacions geomètriques que hi trobareu.
